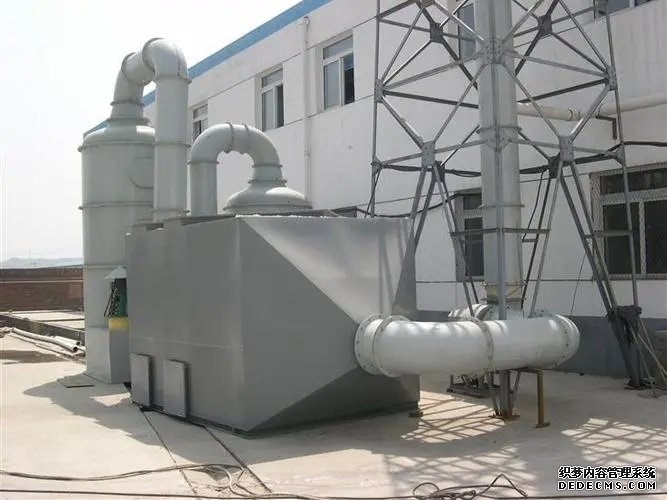

瀝青廢氣凈化器安裝及連接方式詳解



 一、安裝前準備

1. 場地勘察：對安裝現場進行詳細測量，確保有足夠的空間放置凈化器設備，同時要考慮設備的進出通道，方便后續的搬運和維護。例如，對于***型的瀝青廢氣凈化器，需要預留至少比設備外形尺寸多出 1 - 2 米的空間，以便操作人員能夠輕松地在設備周圍進行作業。

2. 基礎建設：根據凈化器的型號和重量，建造合適的基礎。一般采用混凝土基礎，其強度等級不應低于 C20。基礎的尺寸應比設備底座邊緣***出 300 - 500mm，深度根據地質條件而定，但至少要保證 500mm 以上，以確保設備的穩定性。

3. 設備檢查：在安裝前，仔細檢查凈化器的各個部件是否有損壞、變形或缺失。核對設備的銘牌信息，包括型號、規格、處理風量等，確保與實際需求相符。同時，檢查隨機附帶的配件、工具是否齊全，如密封墊、螺栓、螺母等。



 二、安裝步驟

1. 設備就位：使用吊裝設備（如起重機、叉車等）將凈化器緩慢吊運至基礎上方，然后慢慢放下，使設備的地腳螺栓孔對準基礎上預埋的地腳螺栓。在下降過程中，要注意避免設備與其他物體發生碰撞，可安排專人指揮吊裝作業。

2. 水平調整：通過在設備底座下放置墊片的方式，調整凈化器的水平度。使用水平儀在設備的不同方向進行測量，確保水平度誤差不超過設備安裝說明書規定的范圍，一般為每米不超過 2mm。調整***后，擰緊地腳螺栓的螺母，將設備固定在基礎上。

3. 管道連接：根據廢氣的來源和排放去向，連接進氣管和出氣管。進氣管應與瀝青生產設備的廢氣出口緊密相連，出氣管則連接到符合環保要求的排放管道或后續的處理設施。在連接管道時，要使用合適的密封材料，如橡膠密封墊或石棉盤根，確保接口處密封******，防止廢氣泄漏。

4. 電氣連接：按照設備的電氣原理圖，連接電源線。一般瀝青廢氣凈化器的電源為三相交流電，電壓為 380V。由專業的電工進行接線操作，確保線路連接正確、牢固，接地可靠。同時，要在電路中安裝合適的保護裝置，如斷路器、熔斷器等，以防止過載、短路等電氣故障。

5. 內部組件安裝：如果凈化器內部有一些可拆卸的組件，如過濾填料、電極板等，在設備就位并完成外部連接后，按照設備說明書的要求進行內部組件的安裝。安裝過程中要注意組件的順序和位置，確保其正常工作。

 三、連接方式

1. 法蘭連接：這是***常見的連接方式之一。在凈化器的進氣管和出氣管口以及與之相連的管道端部都設有法蘭。將兩片法蘭對齊，中間放置密封墊，然后用螺栓均勻擰緊，使兩個法蘭緊密結合，從而實現管道與凈化器的連接。這種連接方式的***點是密封性***，便于拆卸和維修，適用于各種口徑的管道連接。例如，對于直徑在 300 - 1000mm 之間的管道，法蘭連接是一種較為理想的選擇。

2. 焊接連接：當對密封性要求極高，且不需要經常拆卸的情況下，可以采用焊接連接。將管道直接焊接在凈化器的管口上。焊接時要選擇合適的焊條，按照焊接工藝規程進行操作，確保焊縫質量。焊接完成后，要對焊縫進行探傷檢測，以保證焊接部位的強度和密封性。不過，焊接連接的缺點是一旦焊接完成，若要拆卸或更換部件會比較困難，所以在一些可能需要后期維護的部位要謹慎使用。

3. 螺紋連接：對于一些小口徑的管道（一般在 DN50 以下），可以采用螺紋連接。在凈化器的管口和管道端部加工出相匹配的螺紋，然后在螺紋處涂抹密封膠，將管道旋入凈化器管口。這種連接方式簡單快捷，但由于螺紋連接的密封性能相對較弱，在一些高壓或高腐蝕性的環境中不太適用。



總之，正確的瀝青廢氣凈化器安裝和合理的連接方式對于其正常運行和有效凈化廢氣至關重要。在安裝過程中，必須嚴格按照相關規范和設備說明書的要求進行操作，確保每個環節都符合標準，以保障設備的性能和使用壽命，同時也能滿足環保排放要求。
